광케이블 종류 알아보기

오늘은 광케이블에 대하여 알아 보겠습니다..워낙 다양한 장비를 사용하다 보니 가끔은 헷갈리는 경우도 있는데 처음 케이블에 대하여 알아 볼때 확실하게 알아 두면 도움이 되리라 생각합니다..

구분 적용분야 특징 Singlemode Optical Fiber · 장거리 고전송 · 단일모드 1310nm 파장에 최적화 · 1550nm 파장에서도 사용 가능함 · 근거리 통신망 · 데이터 전송케이블 · 장거리 무중계 전송용 · 제어 케이블 · CATV 케이블 · 균일한 광학특성 및 저손실 · 1310nm / 1550nm 전송가능 · 접속손실 최소화 · 마이크로벤딩에 강함 Multimode Optical Fiber · 850nm / 1300nm 파장에서 사용 · 근거리 통신망에 적합 · 옥내용 광케이블 · LAN 광케이블 · 데이터 광케이블 · 분배용 광케이블 · 코어지름 50㎛, 62.5㎛ · 2중 코팅형 · 접속손실 최소화 · 850nm / 1300nm 전송가능

위 그림과 같이 광케이블이 구분이 됩니다..우선 싱글 모드와 멀티모드인지에 대한 구분이라고 생각하시면 됩니다. 이것은 아무래도 거리로 생각하시면 싱글모드는 먼 거리 , 멀티모드는 짧은 거리라고 생각하시면 됩니다.

광점퍼코드(싱글모드) 광분배함과 광전송기기를 연결하는 코드 (싱글모드: 9㎛(코아)/125㎛(글래딩)) - 광 분배함과 광 장비간 연결 - 광 장비와 광 단말간 연결

광점퍼코드(멀티모드) 광분배함과 광전송기기를 연결하는 코드 (멀티모드: 62.5㎛(코아)/125㎛(글래딩)) - 광 분배함과 광 장비간 연결 - 광 장비와 광 단말간 연결

광측정기 상호간의 접속 등에 콘넥터를 부착한 광코드를 사용하는 것으로, 광 시스템을 용이하게 구성할 수 있습니다.

그림에서 보시는 바와 같이 싱글모드는 노란색이고 멀티 모드는 주황색으로 구분 하시면 되겠습니다.

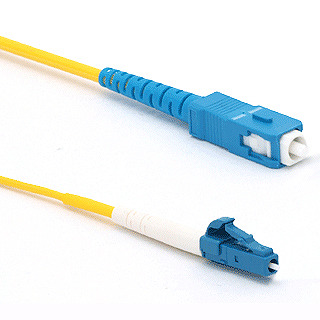

- 싱글모드SC - LC타입 -

- 광 송수신 장비와 전송로간 연결

- 광 분배함과 광케이블간 연결

- 광 분배함과 광 장비간 연결

- 광 장비와 광 단말간 연결

- 싱글모드SC - SC타입 -

- 광 송수신 장비와 전송로간 연결

- 광 분배함과 광케이블간 연결

- 광 분배함과 광 장비간 연결

- 광 장비와 광 단말간 연결

- 원하는 타입과 길이로 주문제작



참 알아야 할 것도 너무 많습니다...이번 DDoS BMT 하면서 광케이블에서 부터 각종 네트워크 L3,L4 계층에 대한 공부도 하게 됩니다...
